Кессоны ГРИНЛОС в Чехове
![Схема кессона](/images/81826_1_kesson_v_razreze_v_zemle-sm.jpg)
Пластиковые кессоны для скважин ГРИНЛОС Кессон предназначены для защиты скважин и труб от промерзания, а также проникновения сточных и высоких грунтовых и паводковых вод.
Устройства изготавливаются из полипропилена, блок-сополимера толщиной 8 мм — прочного и долговечного полимерного материала. Дно усилено ячеистой полипропиленовой плитой толщиной 80мм. Полипропиленовые кессоны отлично подходят для установки в средней полосе России. Использование кессонов возможно в районах с практически любыми гидрологическими условиями.

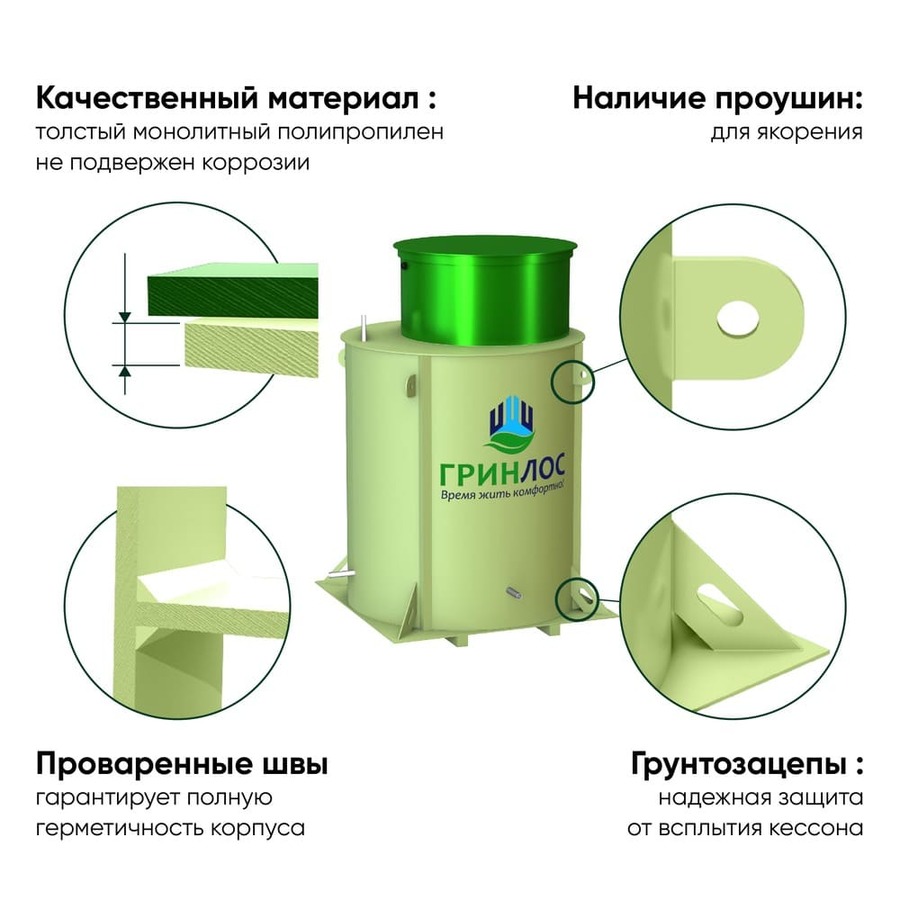

Преимущества ГРИНЛОС Кессон:
- 100% герметичность — уникальная технология сварки
- Цилиндрическая форма корпуса — для большей прочности
- Наличие проушин — для якорения
- Дно кессона с грунтозацепами
- Пригрузочная юбка

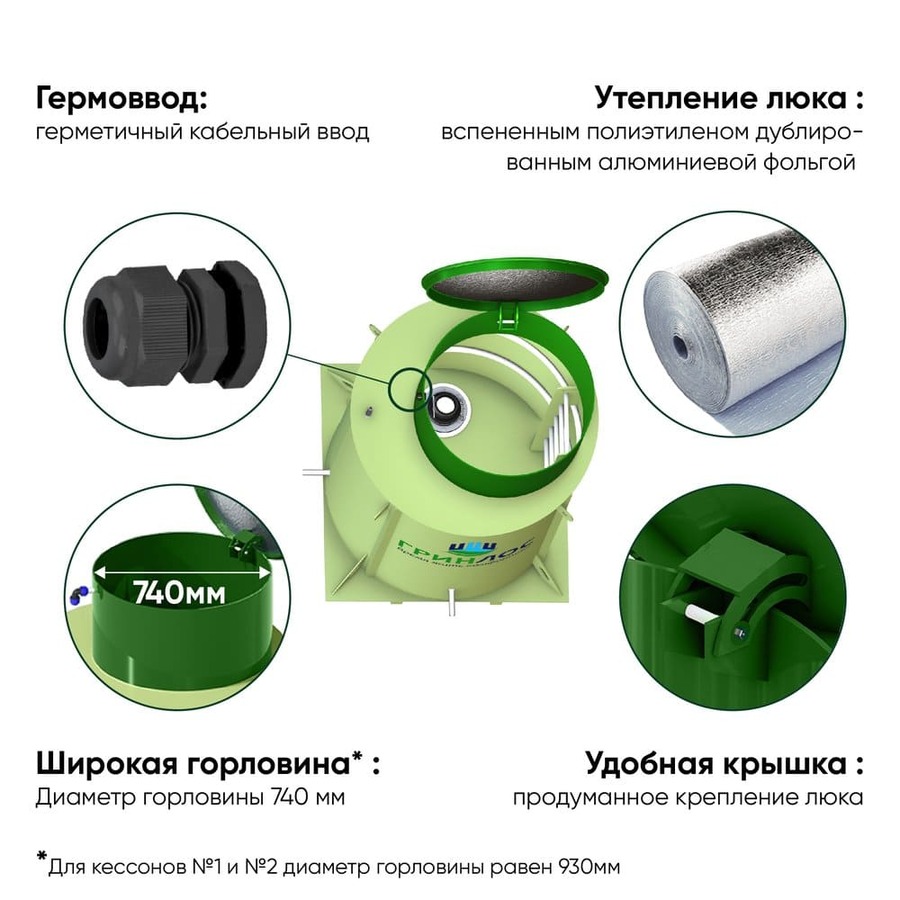

- Утепленный люк
- Широкая горловина — от 750 мм

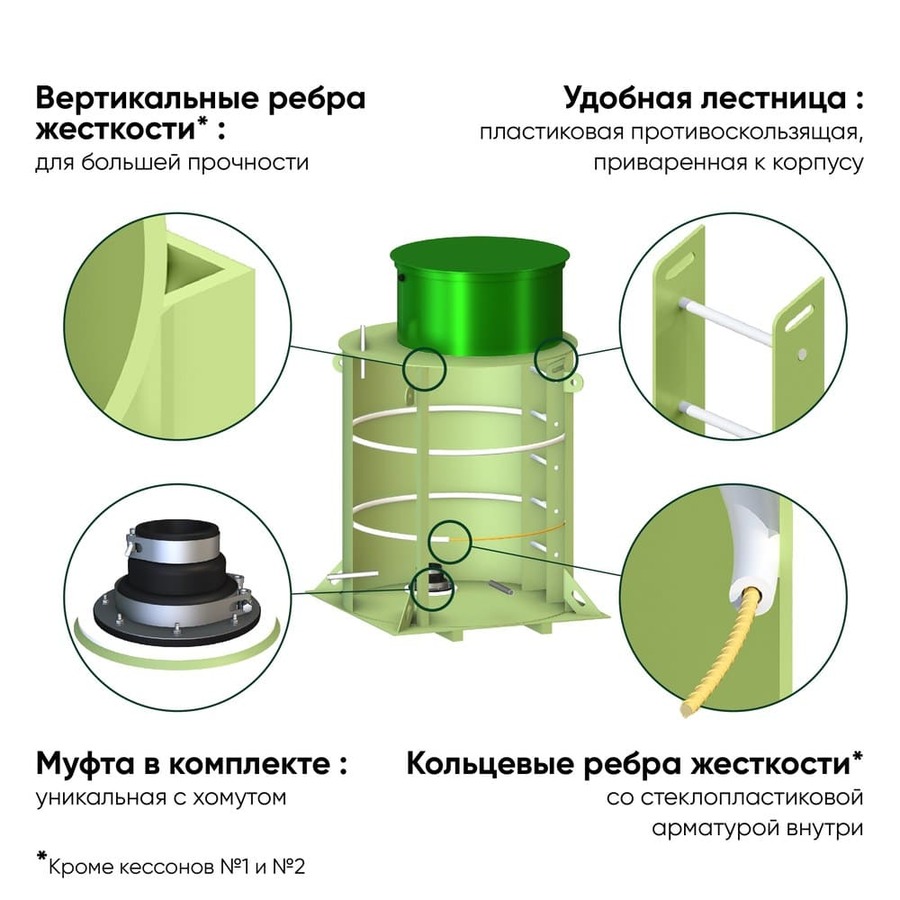

- Пластиковая противоскользящая лестница не подвержена коррозии
- Металлопластиковые ребра жесткости
- Уникальная муфта с усиленным хомутом
- Герметичный оголовок
Сортировать по:
Размеры (высота / диаметр): 1500 / 1000 мм
Вес: 55 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 65 000 руб.
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1000 мм
Вес: 60 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 74 000 руб.
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1300 мм
Вес: 75 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 88 000 руб.
Цена “под ключ”:
Размеры (высота / диаметр): 2500 / 1300 мм
Вес: 90 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 94 000 руб.
Цена “под ключ”:
Размеры (высота / диаметр): 2000 / 1500 мм
Вес: 100 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 103 000 руб.
Цена “под ключ”:
Размеры (высота / диаметр): 2500 / 1500 мм
Вес: 120 кг
Диаметр обсадной трубы: 118-159 мм
Срок службы: 50 лет
Цена: 118 000 руб.
Цена “под ключ”:

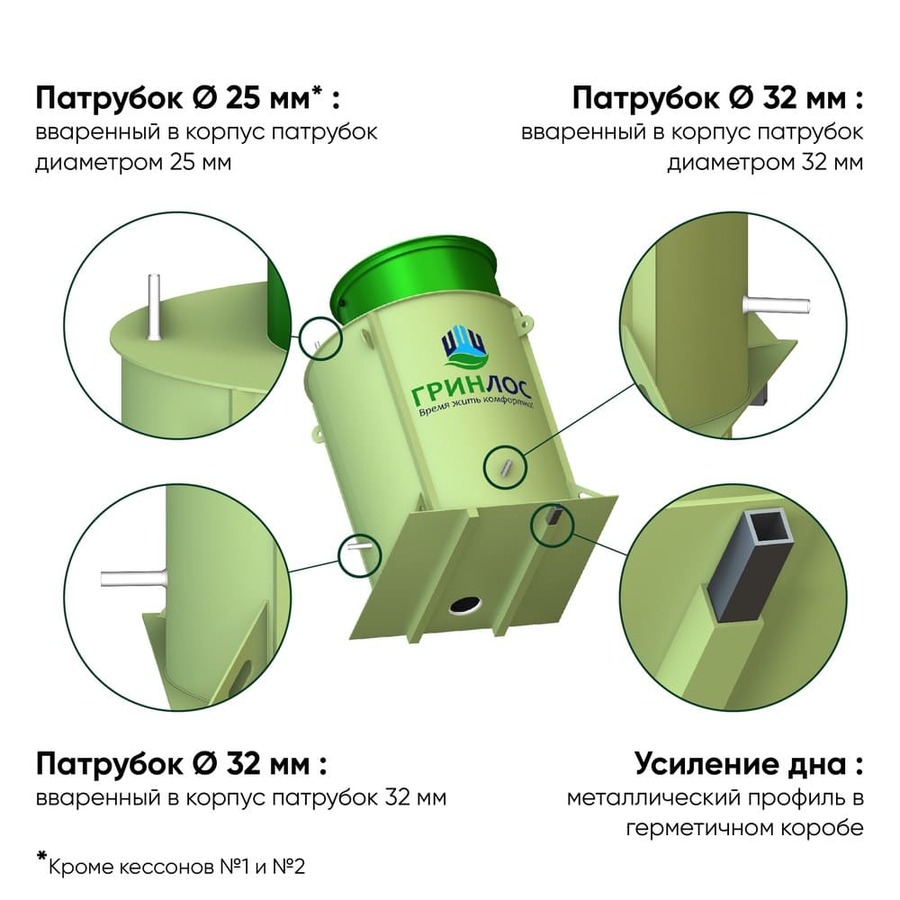

Устройство ГРИНЛОС Кессон
Изделие имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
В зависимости от своего назначения, Изделие может быть дополнительно оснащено муфтой обсадной трубы, которая обеспечивает герметичное соединение Изделия и скважины.
При использовании Изделия в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.
![Устройство кессона](/images/81045_2_kesson_v_razreze-sm.jpg)
Установка и монтаж ГРИНЛОС Кессон
Монтаж кессона начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.
Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.

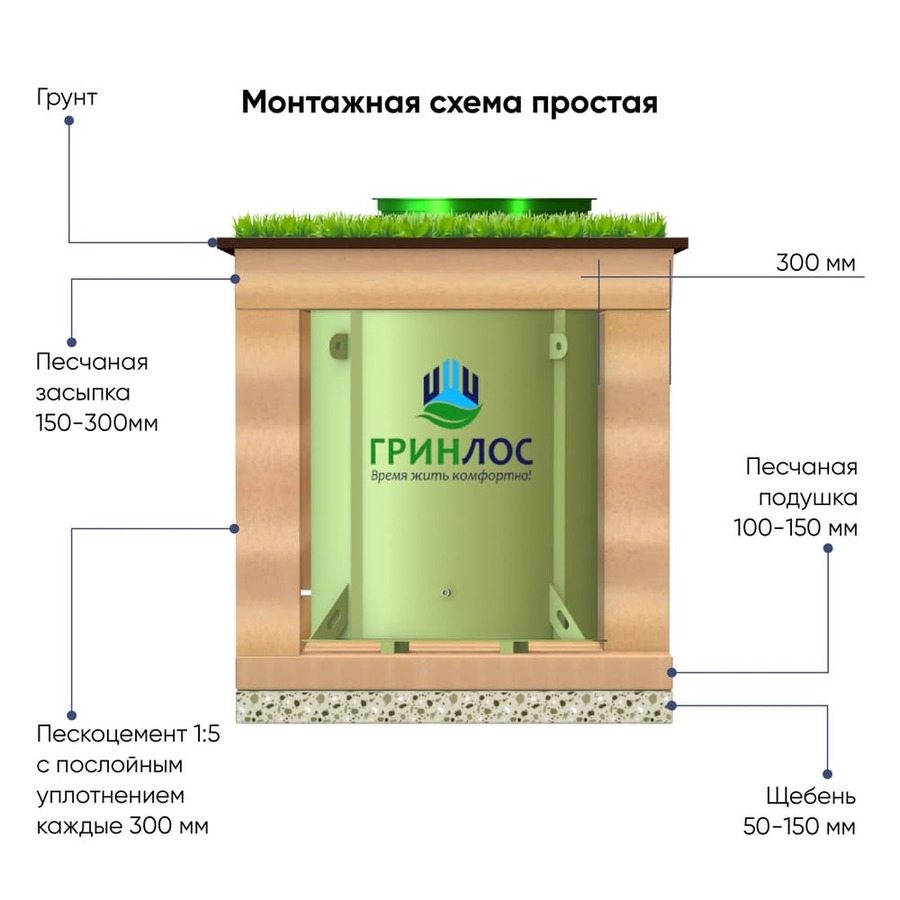

Монтаж кессона на обсадную трубу скважины (без горловины)
![Монтажная схема](/images/mont-kesson-1.jpg)

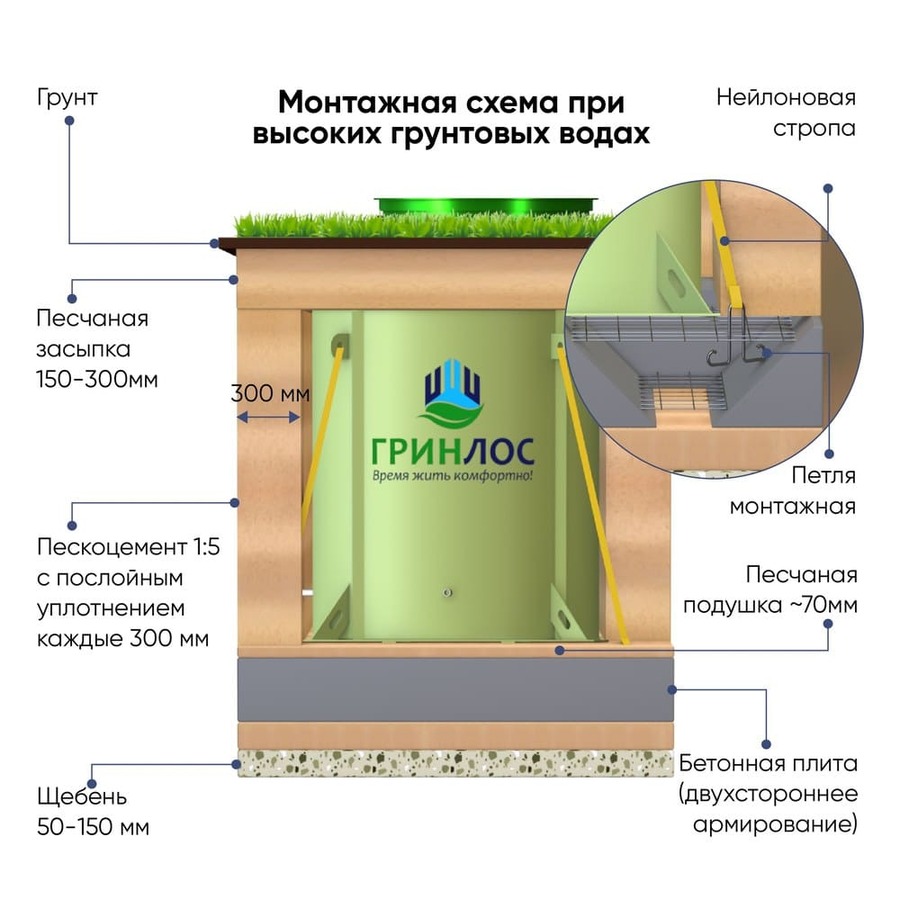

Монтаж кессона на обсадную трубу скважины (с горловиной)
![Монтажная схема](/images/mont-kesson-1.jpg)
После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.
Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.
Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.
ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.
В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.

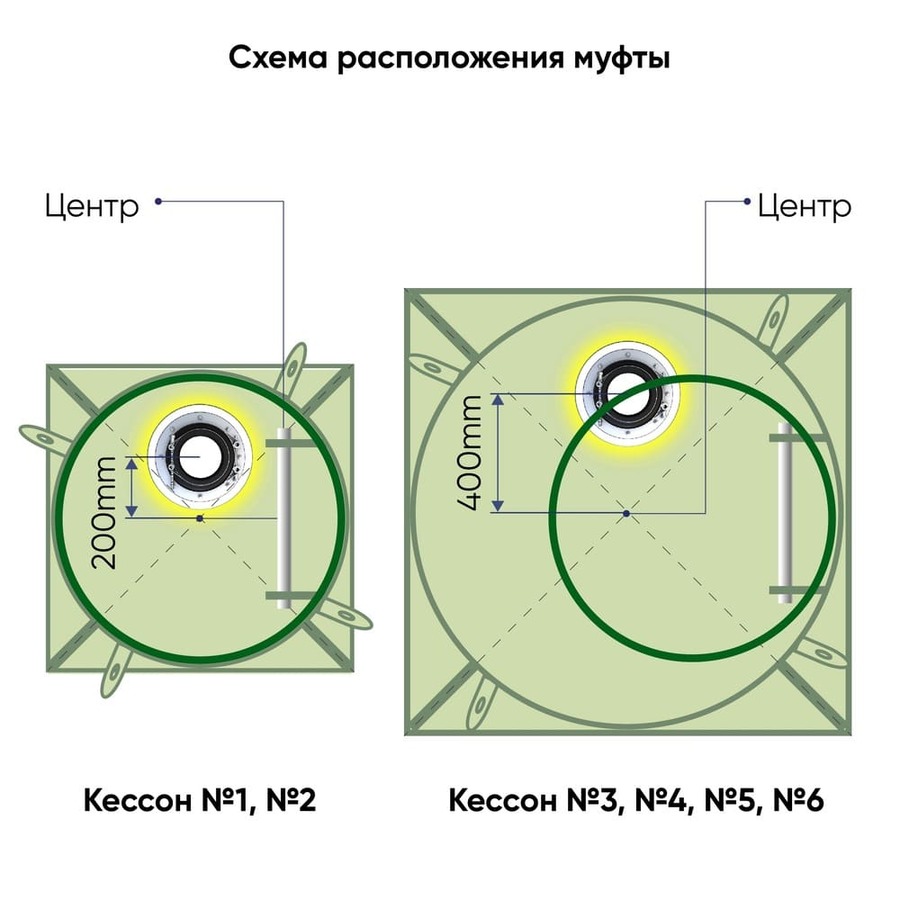

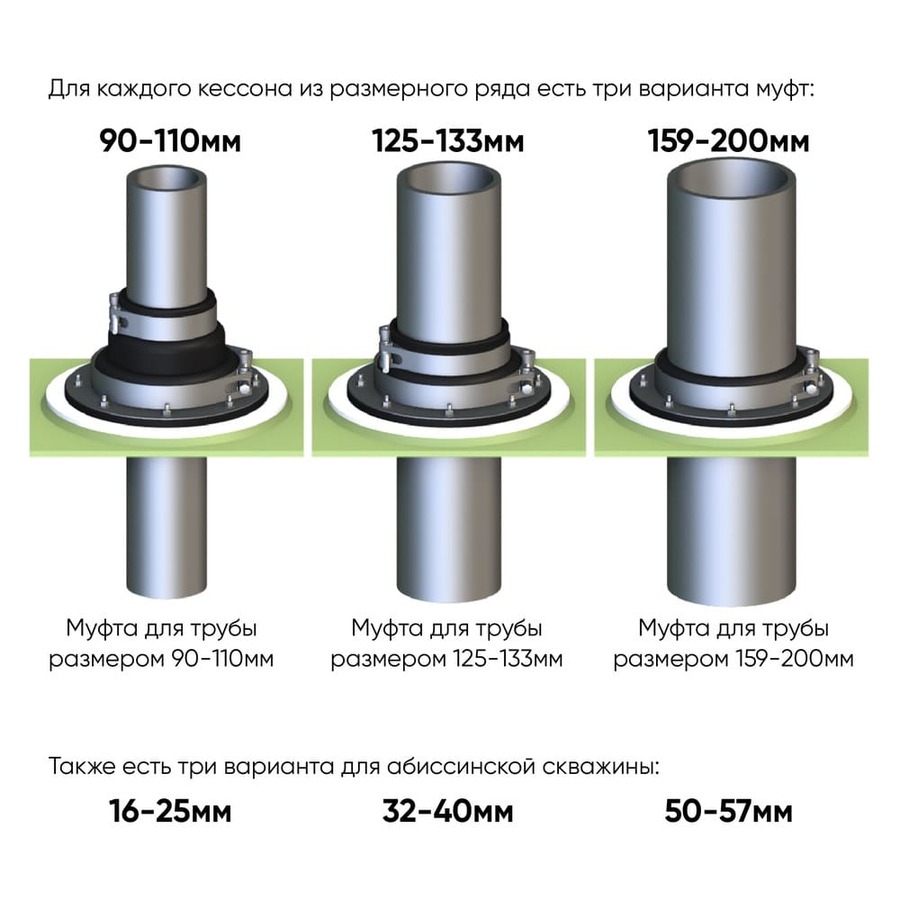

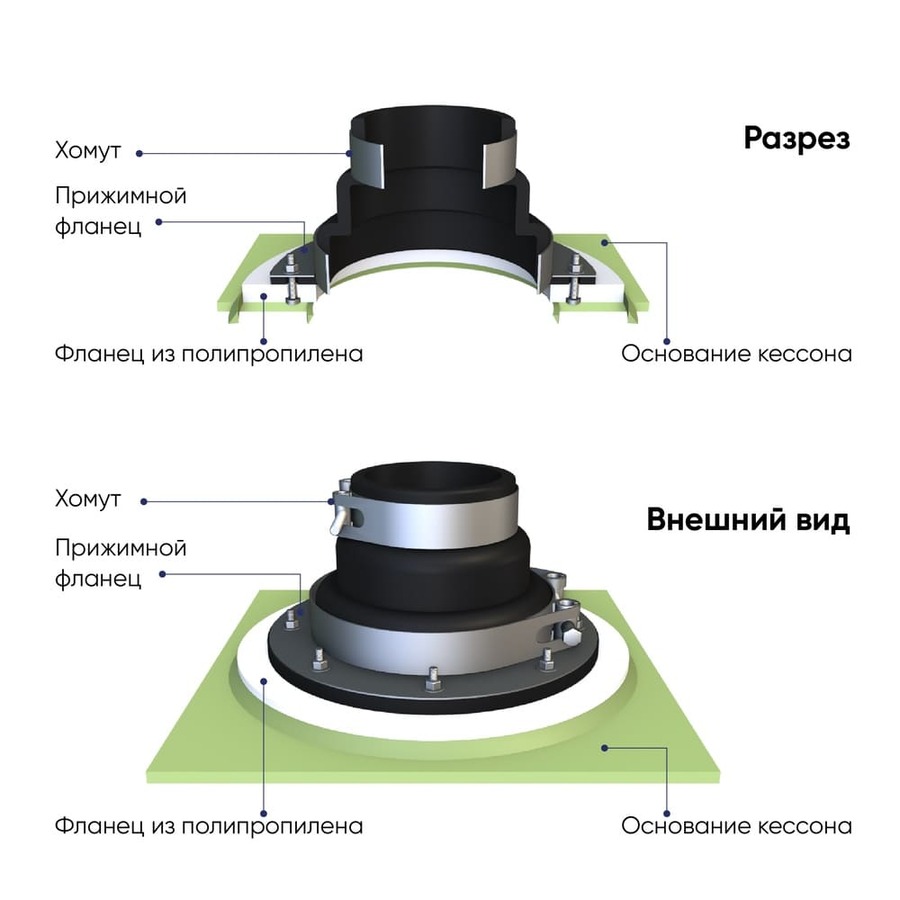

Муфта обсадной трубы скважины
![Муфта обсадной трубы скважины](/images/mufta-1.jpg)
![Муфта обсадной трубы скважины](/images/mufta-2.jpg)
Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.
После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.
Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.
Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.
Варианты монтажа эл. кабеля внутрь кессона
![Вариант монтажа эл. кабеля внутрь кессона](/images/variant-montazha-kabelya.jpg)
Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.
Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.
Монтаж ПНД/ПП трубопровода в пластиковый кессон
![Монтаж ПНД/ПП трубопровода в пластиковый кессон](/images/montazh-trub.jpg)
